Płytka chłodząca akumulatorów elektrycznych z aluminium obrobiona CNC - niestandardowe zarządzanie cieplne pojazdów elektrycznych

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Podkreślić:

Płyty chłodzące z aluminium obrobione CNC

Płytka zarządzania cieplnym akumulatorów EV

tablica chłodząca pojazdów elektrycznych

Opis produktu

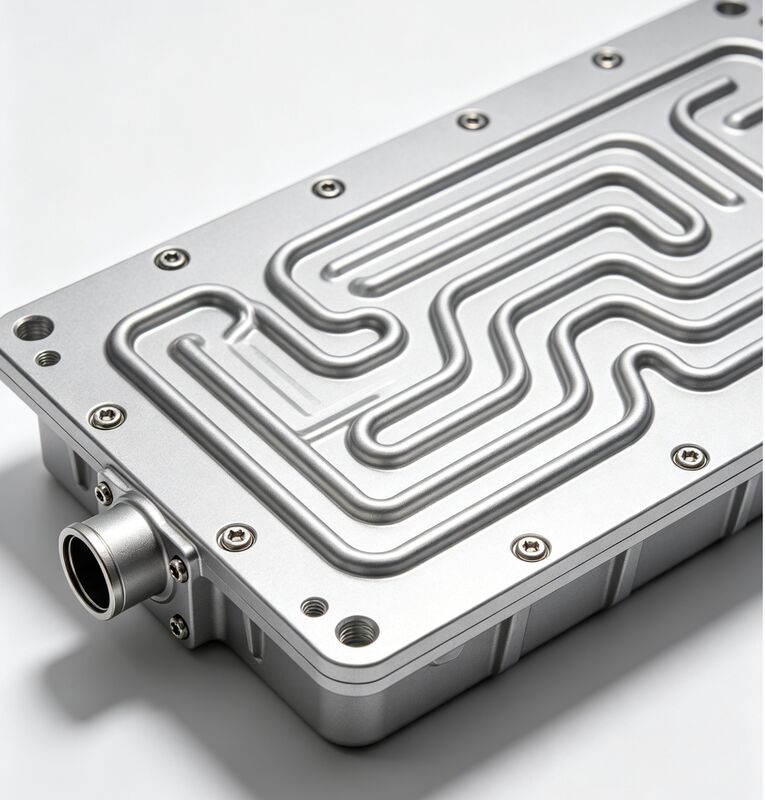

Płytka chłodząca akumulatorów elektrycznych z aluminium obrobiona CNC

Precyzyjnie zaprojektowane elementy zarządzania cieplnym zaprojektowane specjalnie do akumulatorów litowo-jonowych w pojazdach elektrycznych, systemach magazynowania energii i pojazdach hybrydowych.Te płyty chłodzące mają złożone wewnętrzne kanały chłodnicze obrobione bezpośrednio w wysoko przewodzące płyty aluminiowe, zapewniając efektywne i jednolite rozpraszanie ciepła na powierzchni ogniw baterii w celu utrzymania optymalnej temperatury pracy i wydłużenia cyklu życia baterii.

Kluczowe cechy

Precyzyjne kanały wewnętrzne:Kanały płynu chłodzącego obrobione CNC z kontrolowaną geometrią dla zoptymalizowanego rozkładu przepływu, osiągające jednolitą temperaturę ogniwa akumulatora w zakresie +/- 2 °C w całym opakowaniu
Powierzchniowa płaskość:Płaskość płytki w zakresie 0,05 mm zapewnia maksymalną powierzchnię kontaktu termicznego z ogniwami baterii, minimalizując opór termiczny na interfejsie
Projekt lekki:Konstrukcja aluminiowa 6061-T6 o masie około jednej trzeciej ciężaru stali, przyczyniająca się do ogólnej redukcji masy pojazdów elektrycznych i zwiększenia zasięgu jazdy
Złożone schematy przepływu:Konfiguracje serpentynowe, równoległe, wielo-strefowe i niestandardowe kanały osiągalne poprzez wieloosiowe frezowanie CNC w celu optymalizacji wydajności termicznej
Kompatybilny z płynem chłodzącym z akumulatora:Anodyzowana obróbka powierzchniowa zapewnia długotrwałą odporność na korozję na mieszaniny płynu chłodzącego glikol-woda powszechnie stosowane w systemach zarządzania cieplnym EV

Specyfikacje techniczne

Specyfikacja	Szczegóły
Nazwa produktu	Płytka chłodząca akumulatorów elektrycznych z aluminium obrobiona CNC
Opcje materiałowe	Aluminium 6061-T6, Aluminium 5052-H32, Aluminium 3003
Tolerancja	+/- 0,01 mm (wymiary kanału), 0,05 mm (płaskość powierzchni)
Głębokość kanału	1.5 mm - 8.0 mm (na zamówienie według projektu)
Obsługa powierzchni	Naturalne anodowanie, twarde anodowanie, niklowanie, precyzyjne oczyszczanie
Certyfikaty	ISO 9001:2015, IATF 16949, RoHS, CE
Czas realizacji - prototyp	3-7 dni
Czas realizacji - produkcja	7-15 dni
MOQ	1 sztukę (prototyp), 100+ (produkcja)
Pochodzenie	Dongguan, Chiny

Wnioski

Pojazdy elektryczne:Płyty chłodzące z akumulatorów dla pojazdów elektrycznych osobowych, pojazdów użytkowych z napędem elektrycznym, autobusów elektrycznych i systemów zarządzania cieplnym akumulatorami ciężarówek elektrycznych
Systemy magazynowania energii:Płyty chłodzące z akumulatorami do przechowywania energii w sieci, chłodzenie akumulatorów słonecznych dla użytku mieszkalnego, zarządzanie cieplne akumulatorami telekomunikacyjnymi, chłodzenie akumulatorów UPS
Hybrydowe pojazdy elektryczne:Płyty chłodzące zestawy akumulatorów HEV/PHEV, chłodzenie elektroniki mocy dla systemów falowniczych, łączone rozwiązania chłodzenia akumulatorów i silników
Elektryczne motocykle i skutery:Kompaktne płyty chłodzące akumulatory dla pojazdów elektrycznych na dwóch kołach, lekkie rozwiązania chłodzące dla zbiorników akumulatorów o ograniczonej przestrzeni
Elektryczny Marine:Płyty chłodzące z akumulatorów do łodzi elektrycznych i pojazdów wodnych, roztwory chłodzące anodowe odporne na korozję do systemów akumulatorów morskich
Lotnictwo i lotnictwo:Zarządzanie cieplne bateriami dla samolotów elektrycznych, płyty chłodzące baterie bezzałogowych pojazdów powietrznych, systemy chłodzenia baterii dla lotnictwa komercyjnego

Dlaczego wybrać Sinbo Precision

20+ lat doświadczenia:Założona w 2003 r., posiada certyfikat IATF 16949 dla norm jakości przemysłu motoryzacyjnego z dużym doświadczeniem w produkcji komponentów EV
Zaawansowany sprzęt:Ponad 50 centrów obróbki CNC, w tym dużych 5-osiowych maszyn do produkcji płyt chłodzących baterii pełnej wielkości
Standardy jakości samochodowej:Dokumentacja PPAP, zgodność z IATF 16949 kontrola procesów SPC, pełna identyfikowalność materiału
Szybka dostawa:3-7 dni dla prototypów, 7-15 dni dla zamówień produkcyjnych wspierających harmonogramy rozwoju pojazdów elektrycznych
Konkurencyjne ceny:Optymalizowane ceny bezpośrednie w fabryce dla dużej produkcji samochodowej
Usługa w jednym punkcie:Od analizy DFM i prototypowania po obróbkę powierzchni, testowanie wycieków i opakowania samochodowe

Proces produkcji

Przegląd projektu:Bezpłatna analiza DFM do optymalizacji geometrii kanału, wejścia symulacji termicznej, doboru materiałów i planowania PPAP w motoryzacji
Wybór materiału:Standardy aluminiowe 6061-T6 dla zastosowań w pojazdach elektrycznych, z opcjami 5052 i 3003 dla specjalistycznych wymagań
Obróbka precyzyjna:Wielkoformatowe frezowanie CNC do płyt baterii pełnowymiarowych, precyzyjne cięcie kanałów z kontrolowaną głębią i szerokością, obróbka otworów montażowych
Kontrola jakości:Weryfikacja wymiarów CMM, pomiar płaskości powierzchni gazem, weryfikacja głębokości kanału, wizualna kontrola jakości powierzchni
Obsługa powierzchni:Anodowanie w celu ochrony przed korozją płynów chłodzących, precyzyjne lapowanie dla płaskości interfejsu, opcjonalne pokrycie niklem w celu zwiększenia trwałości
Badanie wycieków i opakowanie:Dostępne badanie wycieków z powodu rozpadu ciśnienia, opakowania ochronne klasy motoryzacyjnej, wsparcie dostawy w terminie

Częste pytania

Jaka jest minimalna ilość zamówienia?

Przyjmujemy zamówienia prototypów od 1 sztuky dla programów rozwoju EV. MOQ produkcji wynosi zazwyczaj 100 sztuk z ceną objętościową dla 1000+.

Czy może pan dostarczyć dokumentację IATF 16949?

Tak, jesteśmy certyfikowani IATF 16949 i dostarczamy dokumentację PPAP, plany kontroli, dane PFMEA i SPC dla kwalifikacji samochodowych.

Jaki jest maksymalny rozmiar płyty chłodzącej, którą można obrobić?

Nasze maszyny CNC o dużym formacie obsługują płyty o wymiarach do 1500 mm x 800 mm, pokrywające większość konfiguracji akumulatorów EV.

Czy przeprowadzacie badania przecieków?

Tak, badania wycieku helu i badania rozpadu ciśnienia są dostępne wraz z certyfikowanymi raportami badań dla wymogów jakości samochodowej.

Jaki jest typowy czas realizacji?

Prototyp: 3-7 dni. Mała partia: 7-15 dni. Produkcja masowa: 15-25 dni w zależności od wielkości, złożoności i obróbki powierzchni.

Możesz obrócić obie strony płyty chłodzącej?

Tak, oferujemy obustronne obróbki płyt chłodzących z kanałami na górnej i dolnej powierzchni do obustronnego chłodzenia baterii.
