CNC obrabiany miedziany łącznik szyny zbiorczej do magazynowania energii - niestandardowe komponenty systemów akumulatorowych

Nazwa marki:	SINBO
Numer modelu:	Seria VP-COMP-2025
MOQ:	1
Ceny:	1
Warunki płatności:	L/C, D/A, D/P, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001, ISO 14001, CE, RoHS,IATF 16949,SA 8000

pakiet:

Karton

Wgłębienie:

pojedynczy

Wydajność produkcyjna:

1000 sztuk miesięcznie

Usługa OEM:

Do przyjęcia

Kształt:

Dostosowane

Praca:

ODM, OEM

Kolor:

Srebrny

Proces produkcyjny:

Obróbka CNC

Ogólne wymiary:

Według rysunku klienta

Średnica:

0,314cm

Metoda odlewania:

Die casting

Wykończenie powierzchni:

Anodowane

Stosowanie:

Przemysłowy

Oryginalna twardość:

HRC35-42

Rysunek:

Próbki rysunku/skanu 2D +3D

Możliwość Supply:

Dostępna marka OEM / niestandardowa

Podkreślić:

CNC obrabiany miedziany łącznik szyny zbiorczej

niestandardowa szyna zbiorcza systemu akumulatorowego

CNC złącze szyny zbiorczej do magazynowania energii

Opis produktu

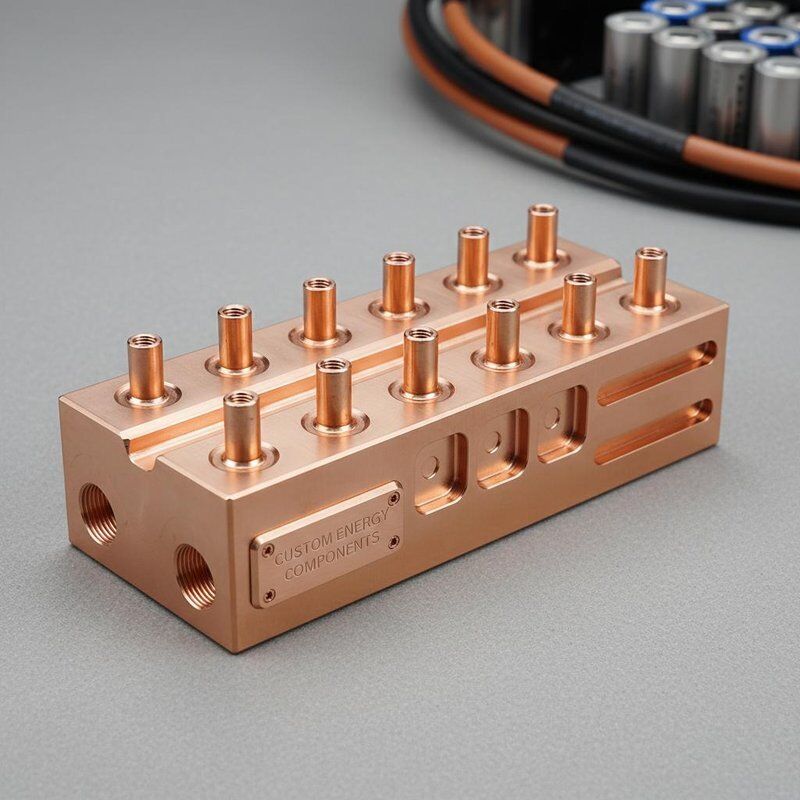

Złącze szyny zbiorczej do magazynowania energii z miedzi obrabianej CNC

Nasze złącza szyn zbiorczych do magazynowania energii z miedzi obrabianej CNC to precyzyjnie zaprojektowane komponenty do połączeń elektrycznych, przeznaczone do systemów magazynowania energii z baterii litowo-jonowych (BESS), komercyjnych instalacji magazynowania energii słonecznej oraz wielkoskalowych macierzy magazynowania energii. Wykonane z miedzi o wysokiej przewodności gatunków C11000 (ETP) i C10200 (OFHC), złącza te zapewniają minimalną rezystancję elektryczną i doskonałą zdolność przenoszenia prądu, gwarantując efektywny przepływ mocy między modułami baterii, systemami falowników i sieciami dystrybucji energii.

Kluczowe cechy

Doskonała przewodność elektryczna: Czysta miedź C11000 (101% IACS) i C10200 OFHC (101,5% IACS) zapewniają minimalny spadek napięcia i efektywne przenoszenie prądu w systemach o dużej mocy.
Precyzyjne wyrównanie śrub: Obrabiane wzory otworów na śruby z dokładnością pozycjonowania +/-0,01 mm gwarantują idealne wyrównanie w ułożonych połączeniach szyn zbiorczych, zapobiegając nierównomiernej rezystancji styku.
Zarządzanie termiczne: Zoptymalizowane profile przekroju poprzecznego i powierzchnia maksymalizują rozpraszanie ciepła, utrzymując bezpieczne temperatury pracy pod ciągłym obciążeniem wysokim prądem.
Możliwość laminowania: Elementy obrabiane CNC do wielowarstwowych zespołów szyn zbiorczych z zintegrowanymi kanałami na izolację dla precyzyjnego rozstawu warstw i barier dielektrycznych.
Opcje powlekania: Powlekanie cyną (standardowe, odporność temperaturowa 200-300°C), powlekanie niklem (środowiska o wysokiej temperaturze) i powlekanie srebrem (maksymalna przewodność dla krytycznych połączeń).

Specyfikacje techniczne

Specyfikacja	Szczegóły
Nazwa produktu	Złącze szyny zbiorczej do magazynowania energii z miedzi obrabianej CNC
Opcje materiałowe	Miedź C11000 (ETP), Miedź C10200 (OFHC), Miedź C10100, mosiądz do zastosowań o niższych kosztach
Przewodność	101% IACS (C11000), 101,5% IACS (C10200 OFHC)
Tolerancja	+/-0,01 mm (otwory na śruby, powierzchnie styku), 0,02 mm (płaskość powierzchni)
Prąd znamionowy	Niestandardowy wg projektu (zazwyczaj od 100 A do 2000 A na złącze)
Obróbka powierzchni	Powlekanie cyną, powlekanie niklem, powlekanie srebrem, pasywacja
Certyfikaty	ISO 9001:2015, IATF 16949, RoHS, CE, REACH
Czas realizacji - prototyp	3-7 dni
Czas realizacji - produkcja	7-15 dni
MOQ	1 sztuka (prototyp), 100+ (produkcja)
Pochodzenie	Dongguan, Chiny

Zastosowania

Systemy magazynowania energii z baterii: Złącza szyn zbiorczych BESS mieszkalnych i komercyjnych, połączenia modułów baterii, szyny zbiorcze dystrybucji energii na poziomie systemu
Magazynowanie energii słonecznej: Złącza systemów solarnych z magazynowaniem, połączenia szyn zbiorczych DC falowników PV, połączenia skrzynek łączących baterie słoneczne
Infrastruktura ładowania pojazdów elektrycznych: Złącza szyn zbiorczych stacji szybkiego ładowania DC, połączenia mocy modułów ładowania, szyny zbiorcze połączeń pakietów baterii
Zasilanie centrów danych: Złącza szyn zbiorczych systemów UPS, połączenia dystrybucji zasilania szaf serwerowych, połączenia systemów zasilania awaryjnego baterii centrów danych
Zasilanie telekomunikacyjne: Połączenia szyn zbiorczych baterii zapasowych stacji bazowych telekomunikacji, złącza systemów zasilania 48V DC, dystrybucja zasilania systemów prostowników
Przemysłowe systemy zasilania: Złącza szyn zbiorczych UPS przemysłowych, połączenia szyn zbiorczych rozdzielnic, połączenia dystrybucji zasilania napędów silnikowych

Dlaczego wybrać Sinbo Precision

Ponad 20 lat doświadczenia: Założona w 2003 roku, bogate doświadczenie w precyzyjnej obróbce miedzianych szyn zbiorczych dla przemysłu magazynowania energii i dystrybucji energii
Zaawansowany sprzęt: Centra obróbcze CNC ze specjalistycznymi narzędziami do cięcia miedzi i parametrami zoptymalizowanymi do obróbki miedzi o wysokiej przewodności
Ścisła kontrola jakości: Inspekcja wymiarowa CMM, testy przewodności, pomiar płaskości, weryfikacja grubości powłoki, dokumentacja zgodności z RoHS/REACH
Szybka dostawa: 3-7 dni na prototypy, 7-15 dni na zamówienia produkcyjne wspierające szybkie harmonogramy projektów magazynowania energii
Konkurencyjne ceny: Ceny bezpośrednio od producenta zoptymalizowane zarówno dla prototypów, jak i produkcji wielkoseryjnej komponentów do magazynowania energii
Usługa kompleksowa: Od analizy DFM i obróbki po powlekanie, testowanie, montaż izolacji i pakowanie

Proces produkcji

Przegląd projektu: Bezpłatna analiza DFM w celu optymalizacji przekroju szyny zbiorczej, układu otworów na śruby, weryfikacji prądu znamionowego i wyboru powłoki
Wybór materiału: Standardowo miedź C11000 do zastosowań ogólnych, miedź C10200 OFHC do systemów o wysokiej niezawodności, z opcjami mosiądzu do projektów wrażliwych na koszty
Precyzyjna obróbka: Frezowanie i trasowanie CNC profili szyn zbiorczych, precyzyjne wiercenie otworów na śruby, gięcie CNC konfiguracji szyn zbiorczych pod kątem
Kontrola jakości: Weryfikacja wymiarowa CMM, pomiar płaskości powierzchni za pomocą przyrządu, testy przewodności, inspekcja wizualna jakości powierzchni
Obróbka powierzchni: Powlekanie cyną (standardowe dla systemów bateryjnych), powlekanie niklem (wysoka temperatura), powlekanie srebrem (maksymalna przewodność), testowanie grubości powłoki
Pakowanie i dostawa: Opakowania antykorozyjne, ochrona izolacji elektrycznej, pakiet dokumentów (CoC, MTC, raporty z powlekania), wysyłka na cały świat

Często zadawane pytania

Jakie jest Państwa minimalne zamówienie?

Akceptujemy zamówienia prototypowe od 1 sztuki dla programów rozwoju magazynowania energii. MOQ produkcyjne wynosi zazwyczaj 100 sztuk z cenami wolumenowymi dla zamówień powyżej 500 sztuk.

Jakich gatunków miedzi używacie?

Standardem jest miedź C11000 ETP (101% IACS). Miedź C10200 OFHC (101,5% IACS) jest dostępna dla aplikacji o wysokiej niezawodności wymagających doskonałej przewodności i czystości.

Czy możecie osiągnąć określone prądy znamionowe?

Tak, optymalizujemy wymiary przekroju szyny zbiorczej w oparciu o docelowy prąd znamionowy, temperaturę otoczenia i dopuszczalny wzrost temperatury zgodnie z normami IEC.

Czy zapewniacie powlekanie cyną?

Tak, powlekanie cyną (5-10 mikronów) jest standardem dla zastosowań w magazynowaniu energii z baterii, zapewniając ochronę przed korozją i kompatybilność z lutowaniem w temperaturach do 200-300°C.

Jaki jest typowy czas realizacji?

Prototyp: 3-7 dni. Mała partia: 7-15 dni. Produkcja masowa: 15-25 dni w zależności od złożoności, powłoki i ilości.

Czy możecie obrabiać laminowane zespoły szyn zbiorczych?

Tak, obrabiamy poszczególne warstwy szyn zbiorczych z precyzyjnymi szczelinami izolacyjnymi i możemy koordynować montaż laminowany z materiałami barier izolacyjnych.
